Описание

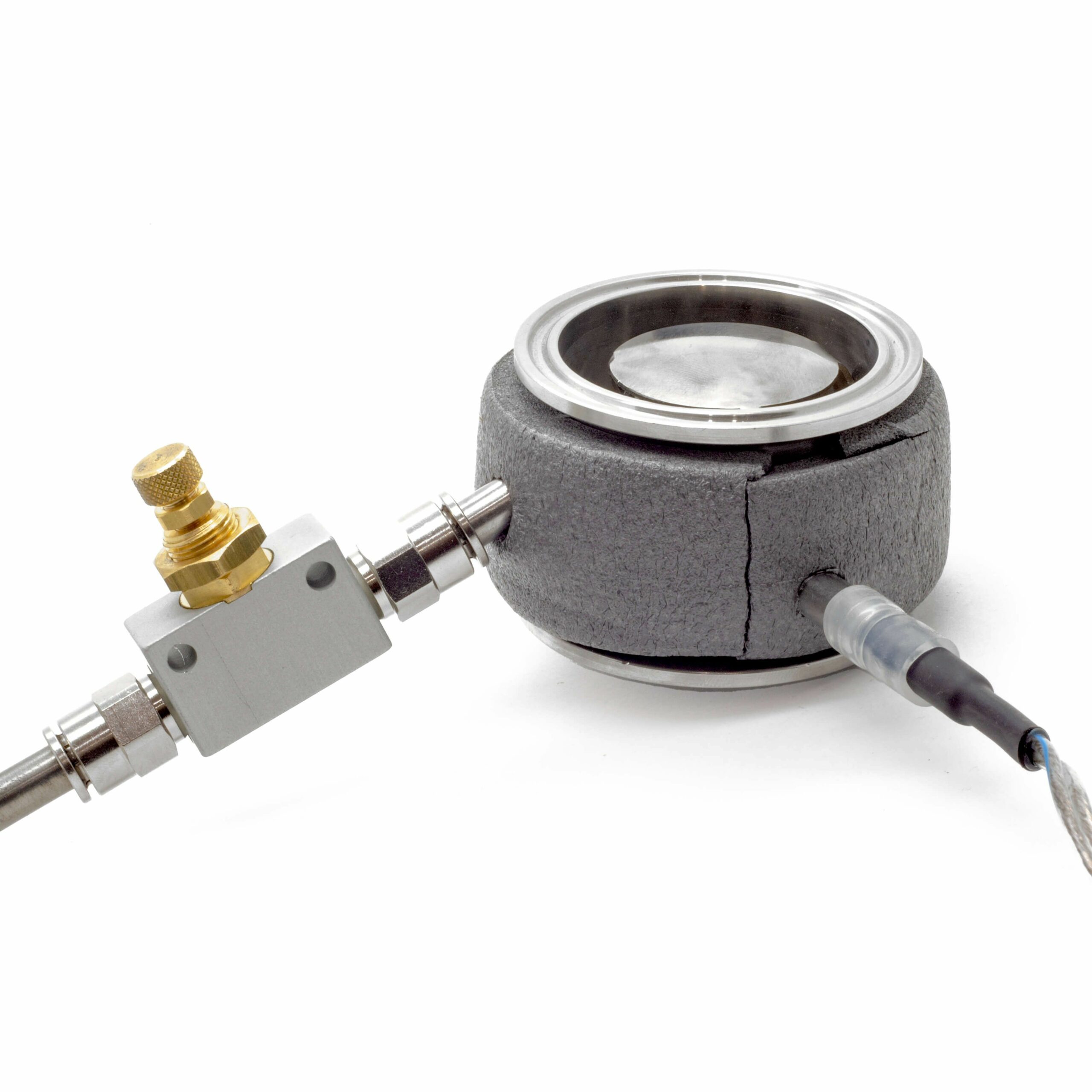

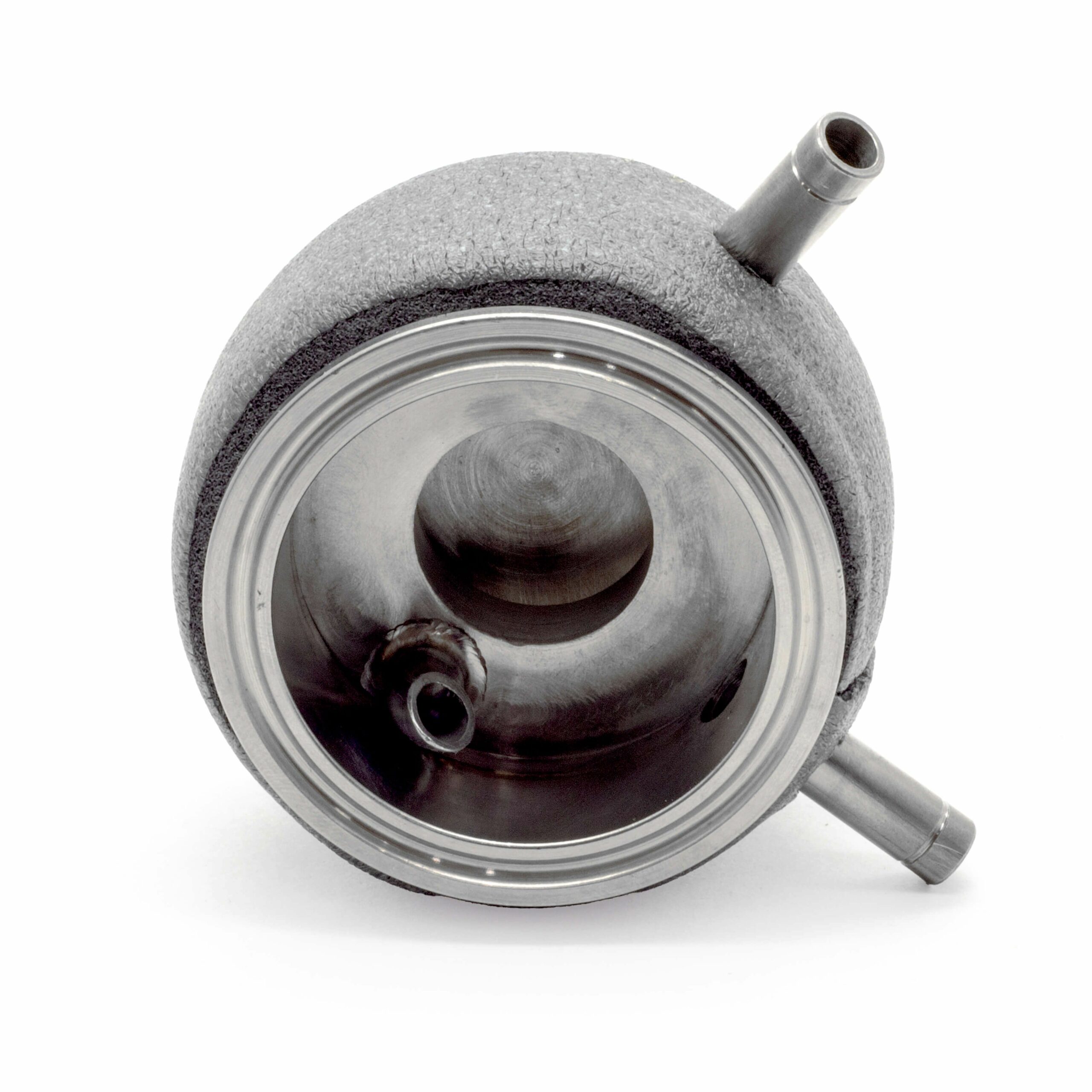

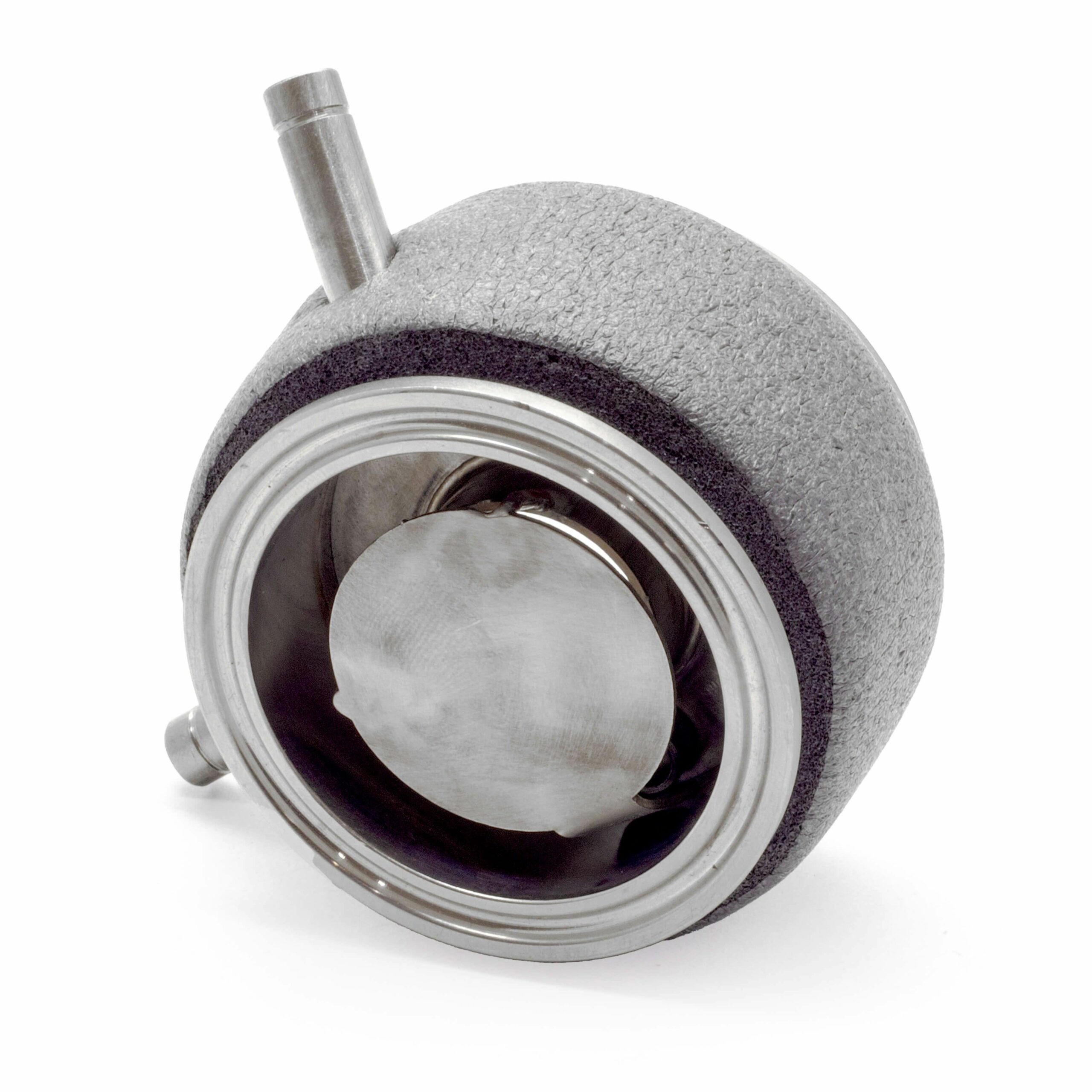

Узел полного (промежуточного) отбора ХД-2d – это узел отбора по жидкости. В узле отбора ХД-2d установлена изогнутая чашка отсечения флегмы, немного большего диаметра чем труба по которой поднимается пар, это позволяет полностью отобрать дистиллят (флегму), что может быть полезно например при работе с экстрактором или в составе узла отбора тяжелых эфиров при работе с джин корзиной, в бак абсолютно ничего не попадет. При частичном отборе, флегма возвращается в колонну через трубку перелива, которая направляет ее по центру насадки, а термометр не смачивается и находится только в паровой зоне.
Штуцер для термометра представляет собой сквозную трубку с внутренним диаметром 6 мм, это универсальное решение позволяющее использовать как термодатчики стандартным диаметром 5,9 мм, так и обычные термометры со щупом 3-4 мм через переходник – “заглушка под штуцер термометра”.
Узел отбора укомплектован утеплителем.
- Диаметр внутренний: 50 мм
- Высота общая: 45 мм
- Вес, кг: 0,2 мм
- Разьем для соединения: кламп 2 дюйма
В комплектацию не включены хомуты с прокладками для соединения.
Ну, ХД-шное качество на высоте. будет трудиться под колпачковой колонной над МЦ.
Единственный узел, где термометр в паровой зоне. Что говорить, Шульман, качественно, но дороже.
Работает без захлëба. Отбираю хвосты во время ректификации. По окончании собираю содержимое колонны на последующую переработку.
хороший узел, использую порт для термометра для подключения манометра, через отбор сливаю спирт из колонны в конце погона.
Качественный узел отбора
Лучший узел отбора из возможных
