Описание
Узел полного (промежуточного) отбора ХД-3d – это узел отбора по жидкости.

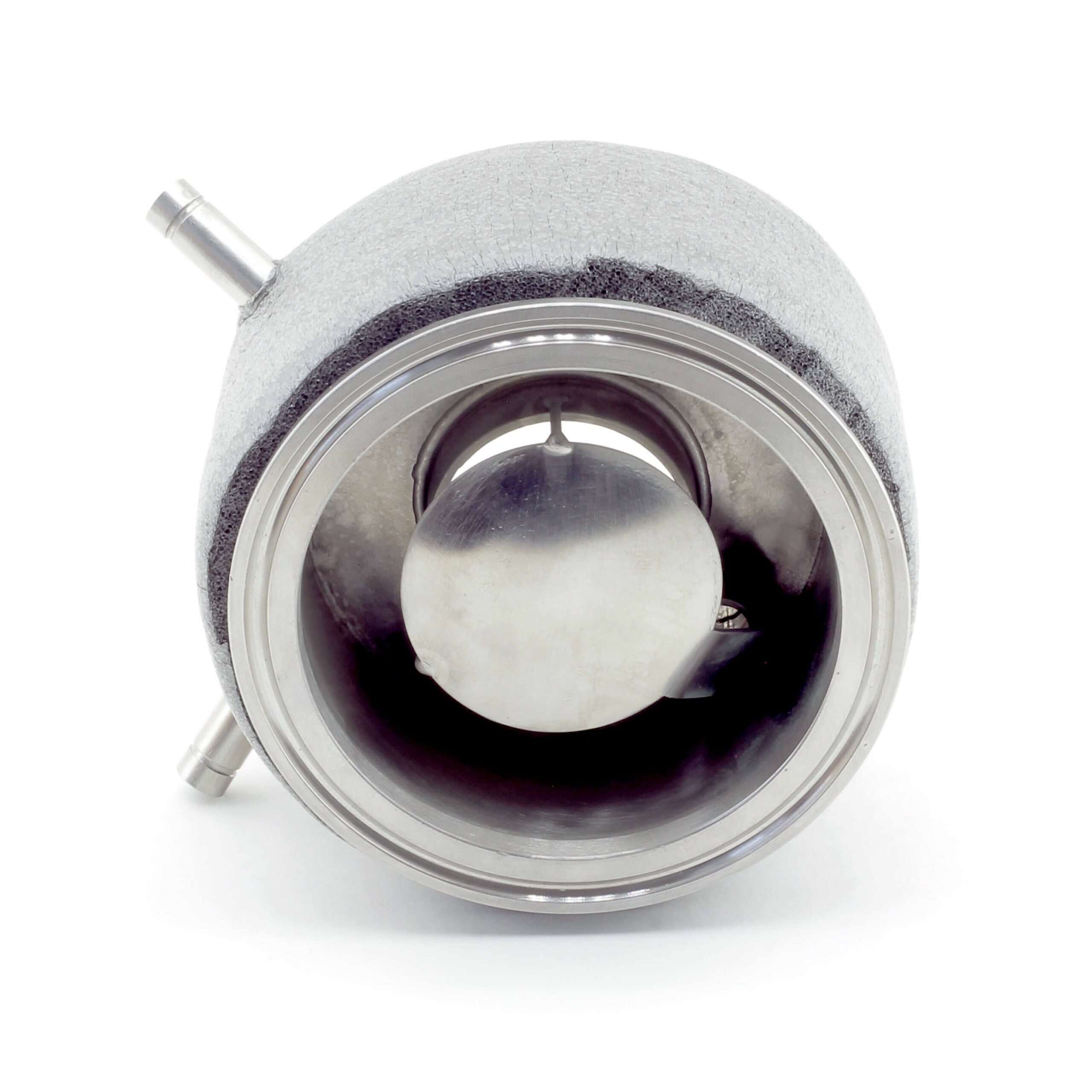

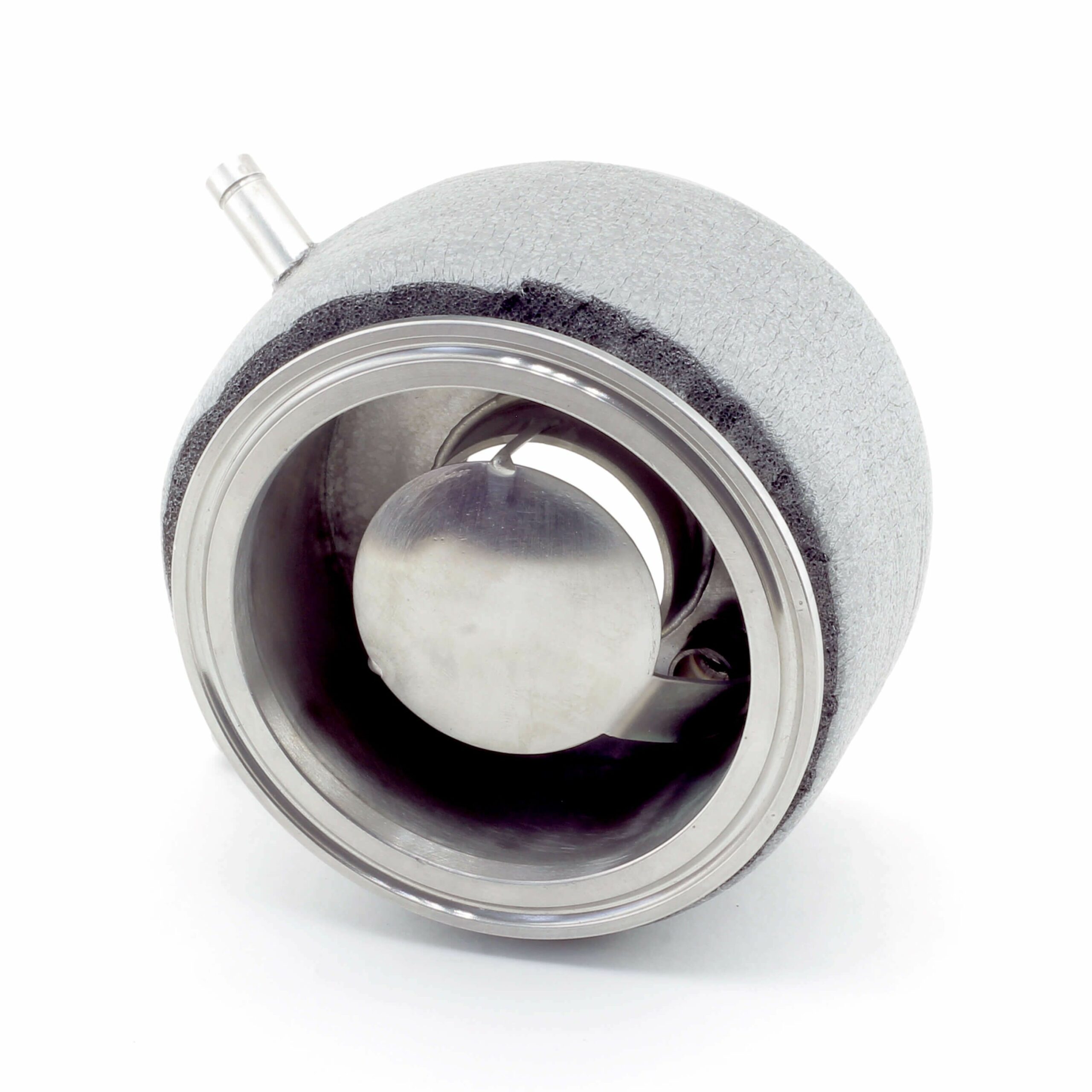

В узле отбора ХД-3d установлена изогнутая чашка отсечения флегмы, немного большего диаметра чем труба по которой поднимается пар, это позволяет полностью отобрать дистиллят (флегму), что может быть полезно например при работе с экстрактором или в составе узла отбора тяжелых эфиров при работе с джин корзиной, в бак абсолютно ничего не попадет.

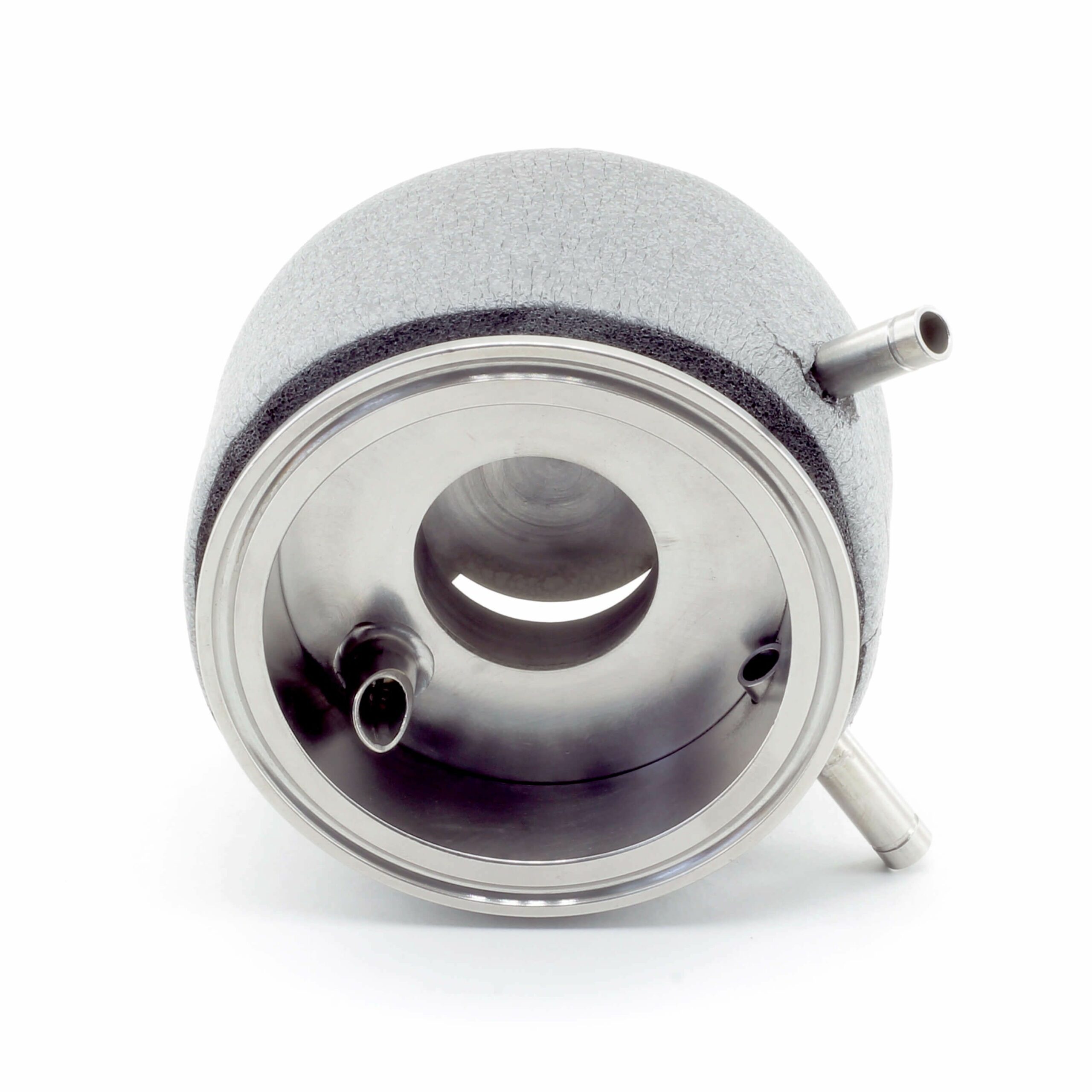

При частичном отборе, флегма возвращается в колонну через трубку перелива, которая направляет ее по центру насадки, а термометр не смачивается и находится только в паровой зоне.
Штуцер для термометра представляет собой сквозную трубку с внутренним диаметром 6 мм, это универсальное решение позволяющее использовать как термодатчики стандартным диаметром 5,9 мм, так и обычные термометры со щупом 3-4 мм через переходник – “заглушка под штуцер термометра”.

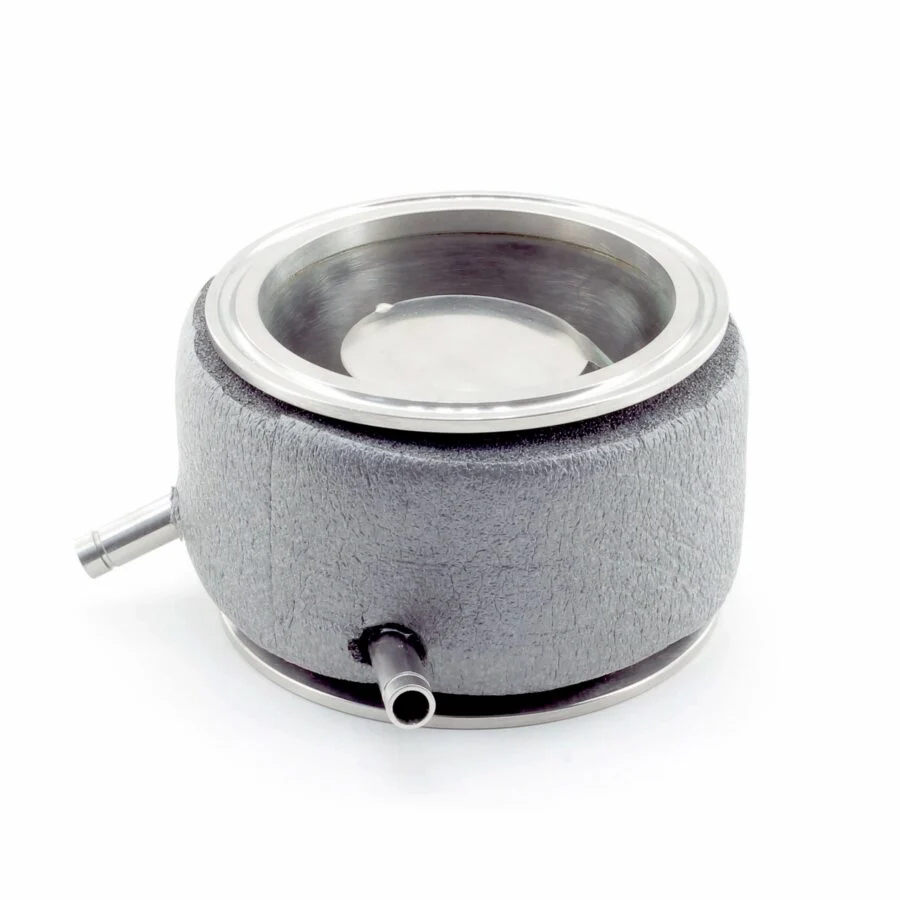

Узел отбора укомплектован утеплителем.
- Диаметр внутренний: 73 мм
- Высота общая: 45 мм
- Вес, кг: 0,3 мм
- Разьем для соединения: кламп 3 дюйма
В комплектацию не включены хомуты с прокладками для соединения.
Сам узел неплохой, качественно сделан. Звезду снимаю за неправильно указанный продавцом размер — высота указана 45мм, а по факту 62мм. При покупке имейте это ввиду, т.к. при ректификации важен каждый сантиметр!
все как в описании немного кривой утеплитель
все трубки магнитятса,в чем прикол ребят ,на трубках сэкономили?
Полностью оправдал ожидания. На 3-х киловаттах работает без проблем. Спн 2х2.
Хорошая штука, приближает к нирване.
Нержавейка, хорошо собран.
Отлично выполняет свою роль. Использовал, как НУО, для отведения изоамилола и других промежуточных. Использовал для отбора «обезглавленного» тела с помощью методики «Кази». Так же, сливаю оборотный спирт с колонны при ректификации.
Утеплитель, щуп термометра скрыт грибком.
Отличный узел отбора, нареканий по работе нет
Сделан качественно
Лучший узел отбора что я встречал.
Упакован отлично. В коробке с пузырчатой пленкой. Узел отбора сделан качественно. На трубке слива и трубке для термометра присутствуют углубления для лучшего крепления переходов. Термометр не попадает в зону флегмы. Диаметр трубок 8 мм. Внутренняя трубка перелива закрыта крепежом грибка. На узле отбора присутствует утеплитель закрытый прозрачной пленкой.
Грибок не съемный.
