Нержавеющий узел для соединения тарельчатых вставок колонн серии ХД-2″

Описание

Нержавеющий узел для соединения тарельчатых вставок колонн ХД-2d предназначен для установки двух тарельчатых вставок 500 мм в царгу 1000 мм.

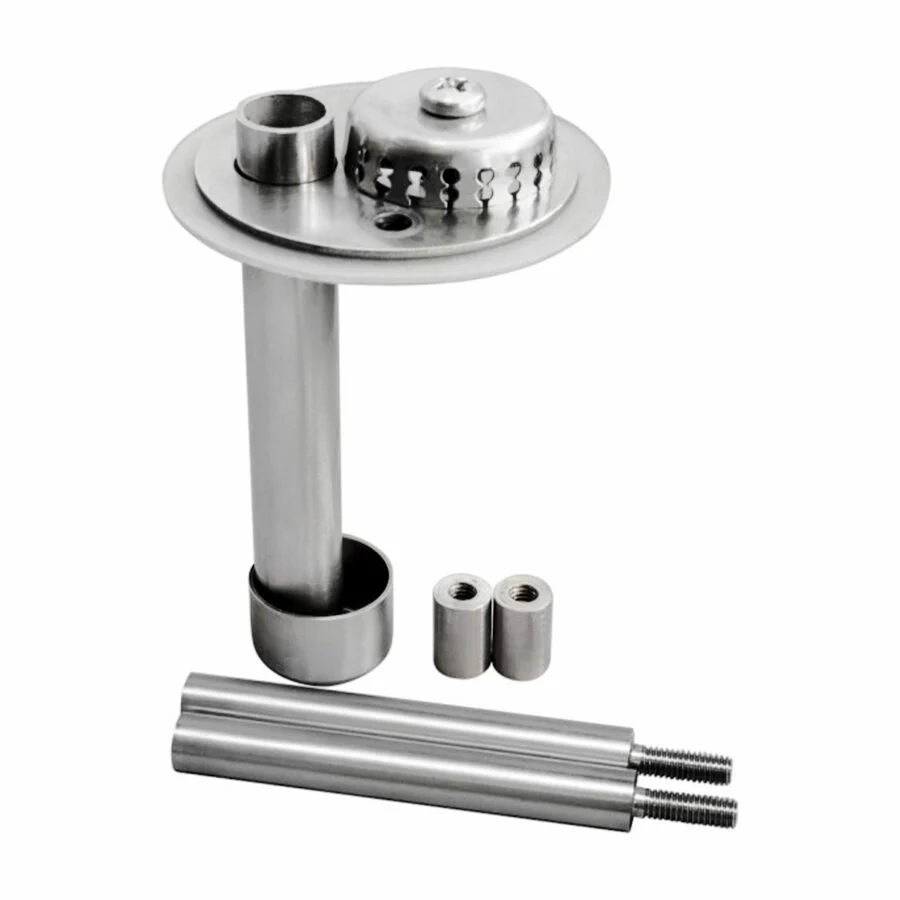

В комплект модуля входят дополнительная тарелка, соединительные проставки, и шпильки. Для соединения необходимо установить тарелку из комплекта на верхние шпильки вставки 500 мм, закрепить ее, установив короткие соединительные проставки входящие в комплект. После этого заменить верхние шпильки второй базовой вставки 500 мм на укороченные из комплекта модуля для соединения.

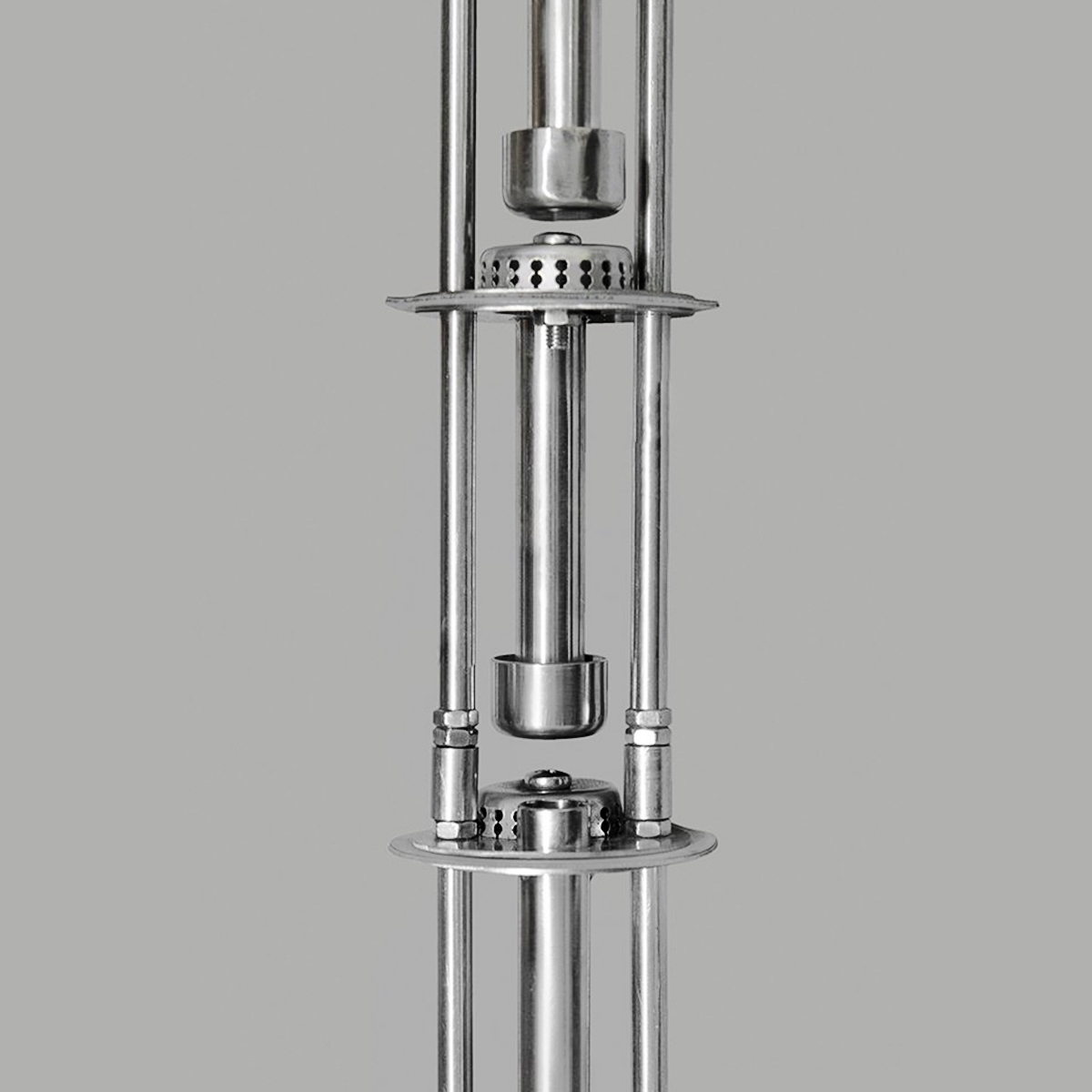

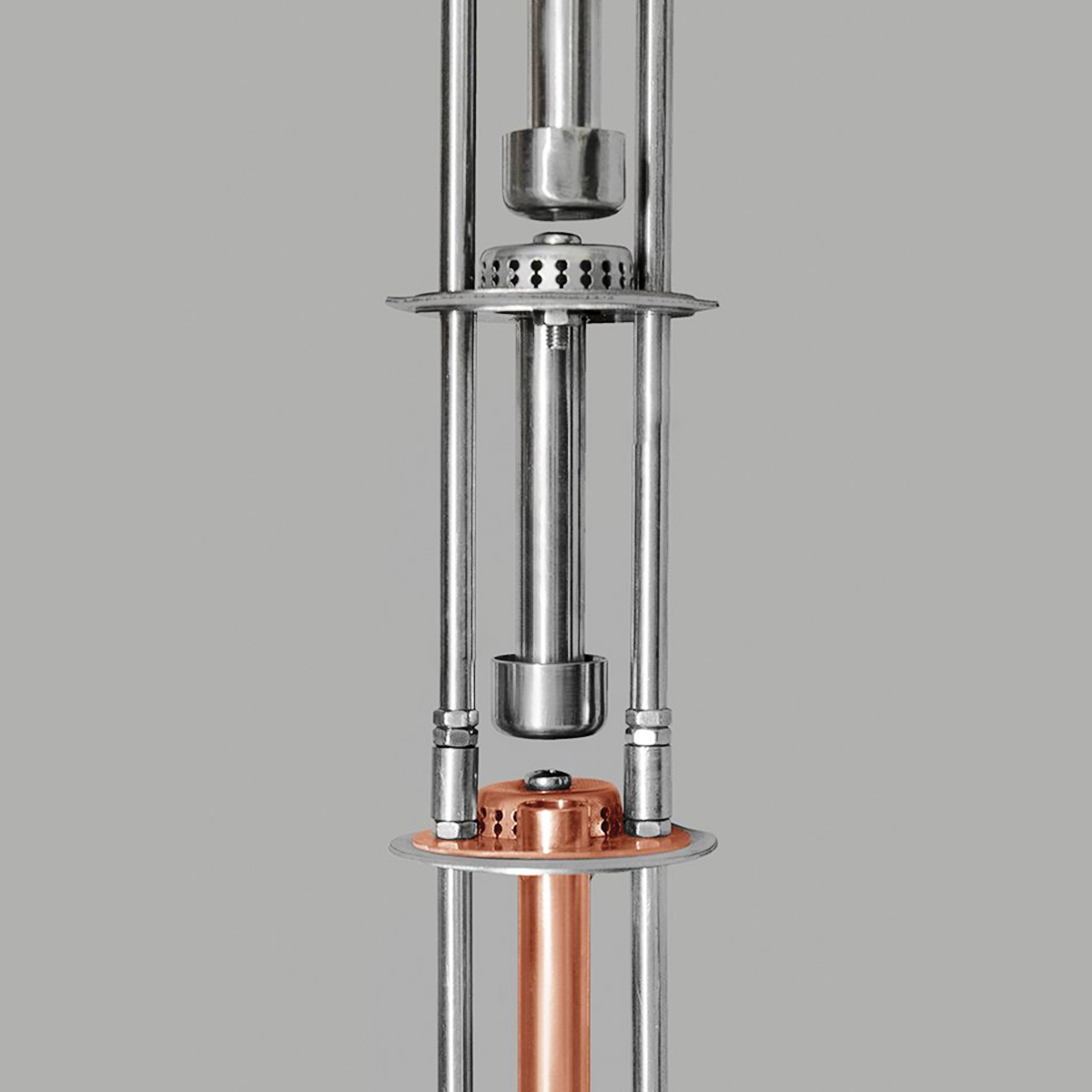

Процесс сборки показан на фото и в инструкции.

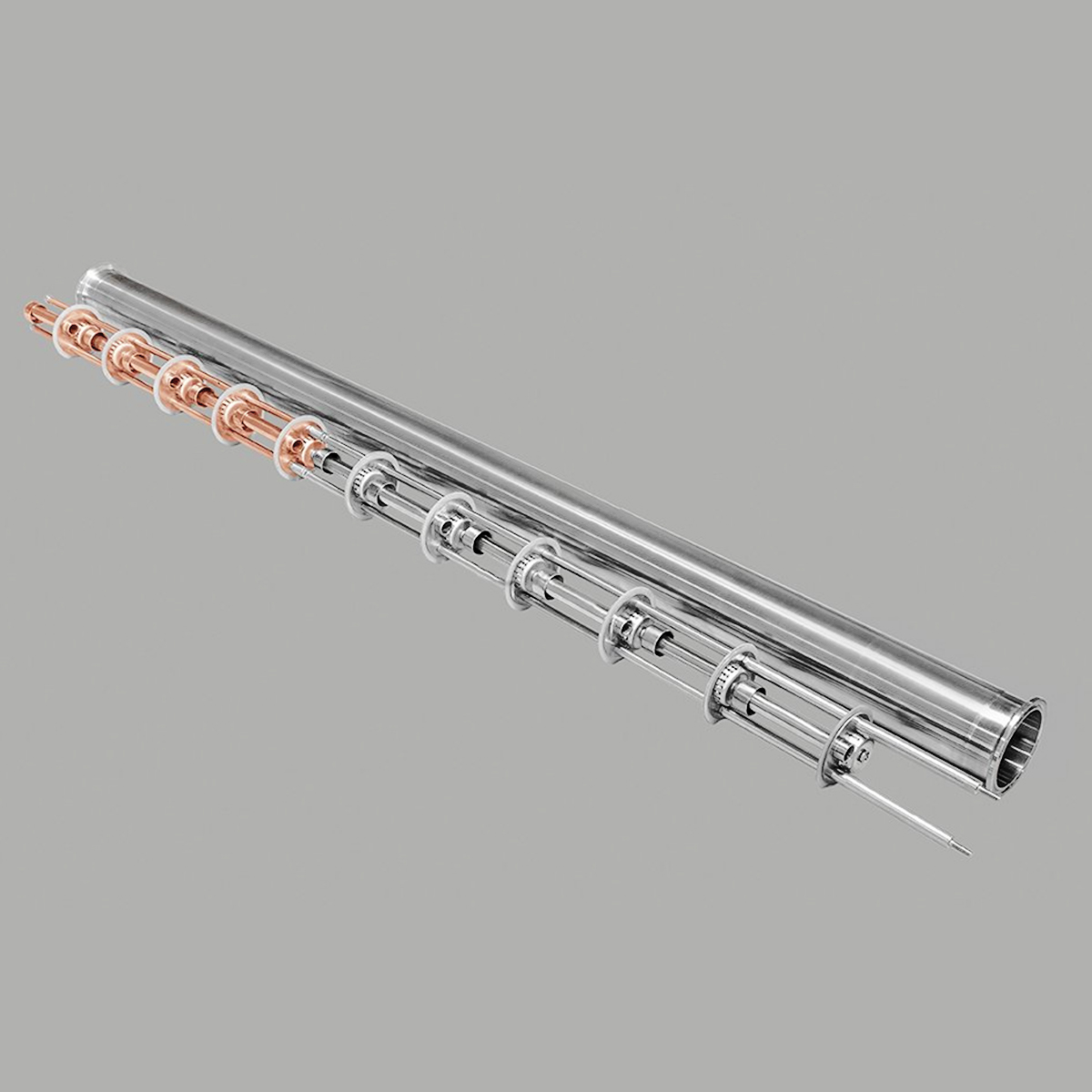

Таким образом при соединении двух вставок 500 мм получается вставка с 11-ю тарельчатыми уровнями.
