Узел отбора по пару и жидкости 2 дюйма

Описание

Совмещенный узел отбора по жидкости и пару на 2 дюйма.

Высота 143мм.

Узел отбора по жидкости (спирту)

Состоит из стакана и отсекающей флегму пластины, выше отбора установлен штуцер перелива.

Пар поднимается из колонны сквозь узел отбора, а конденсат (флегма) поступающий из дефлегматора (полного конденсатора) попадает на пластину, а следом в стакан, откуда может быть отобран.

По мере заполнения стакана, флегма достигает уровня перелива и отправляется по внешней силиконовой трубке в колонну, орошая самый центр насадки.

Штуцер отбора имеет внешний диаметр 8 мм. Для регулировки отбора используйте игольчатый кран или зажим гофмана, рекомендуемый силиконовый шланг — 6 мм.

Отбирать головы можно без доохлаждения, для отбора товарного продукта, по жидкости, доохладитель обязателен.

Узел отбора по пару

Это тройник, который имеет боковой отвод с внешней резьбой 1/2 дюйма.

У спиртосодержащего пара, поднимающегося из колонны, есть два пути: подняться вверх в дефлегматор и пройти по боковому отводу, а после конденсации попасть в отбор, в данном случае флегмовое число постоянно, оно зависит площади сечений верхнего и бокового отводов.

Напротив бокового отвода установлен сквозной штуцер, внутренним диаметром 6 мм., для установки термометра или термодатчика. Флегма не попадает на щуп термометра за счет системы перелива, термометр находится исключительно в паровой зоне.

Управление отбором осуществляется шаровым краном с внутренней резьбой 1/2 дюйма, далее пар должен быть сконденсирован.

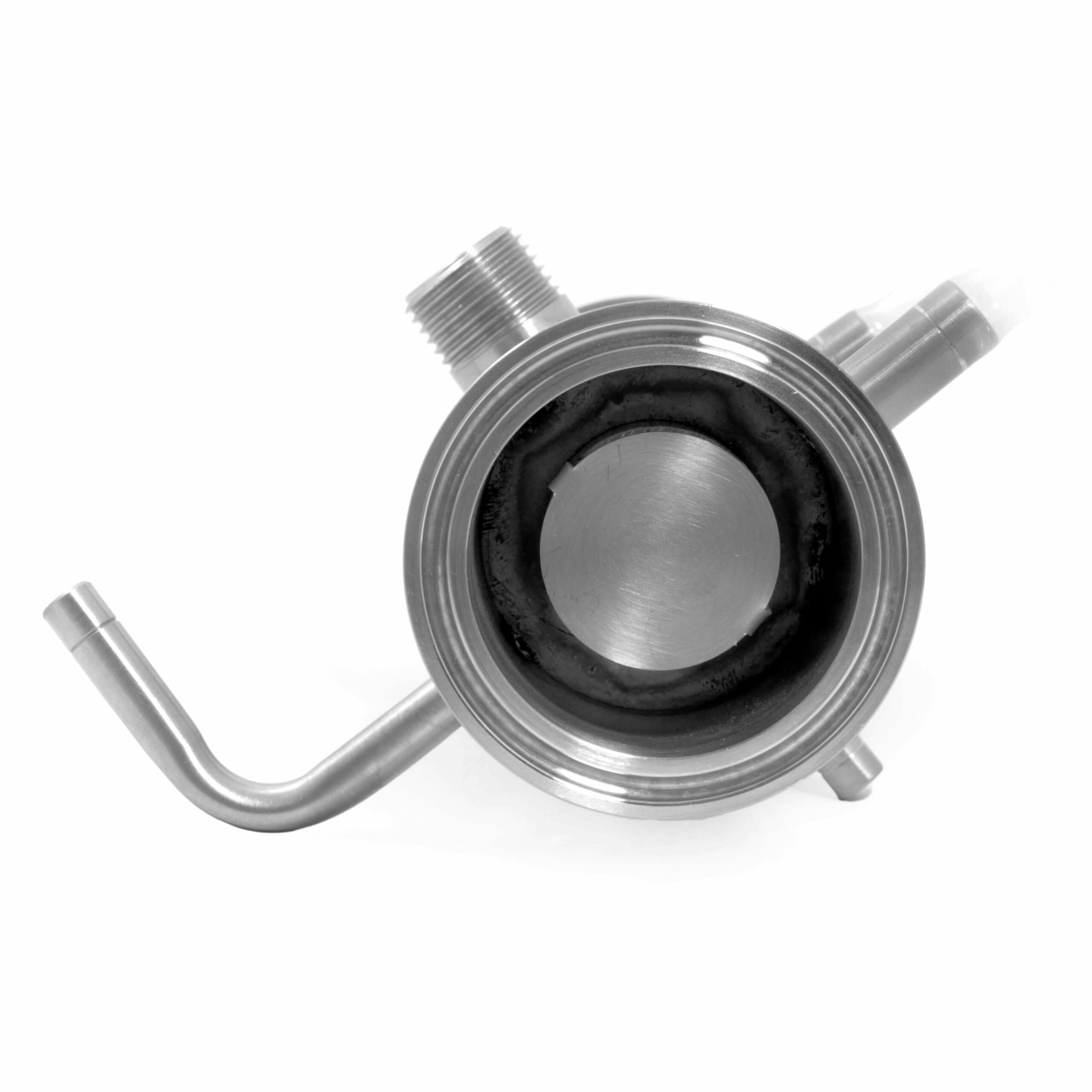

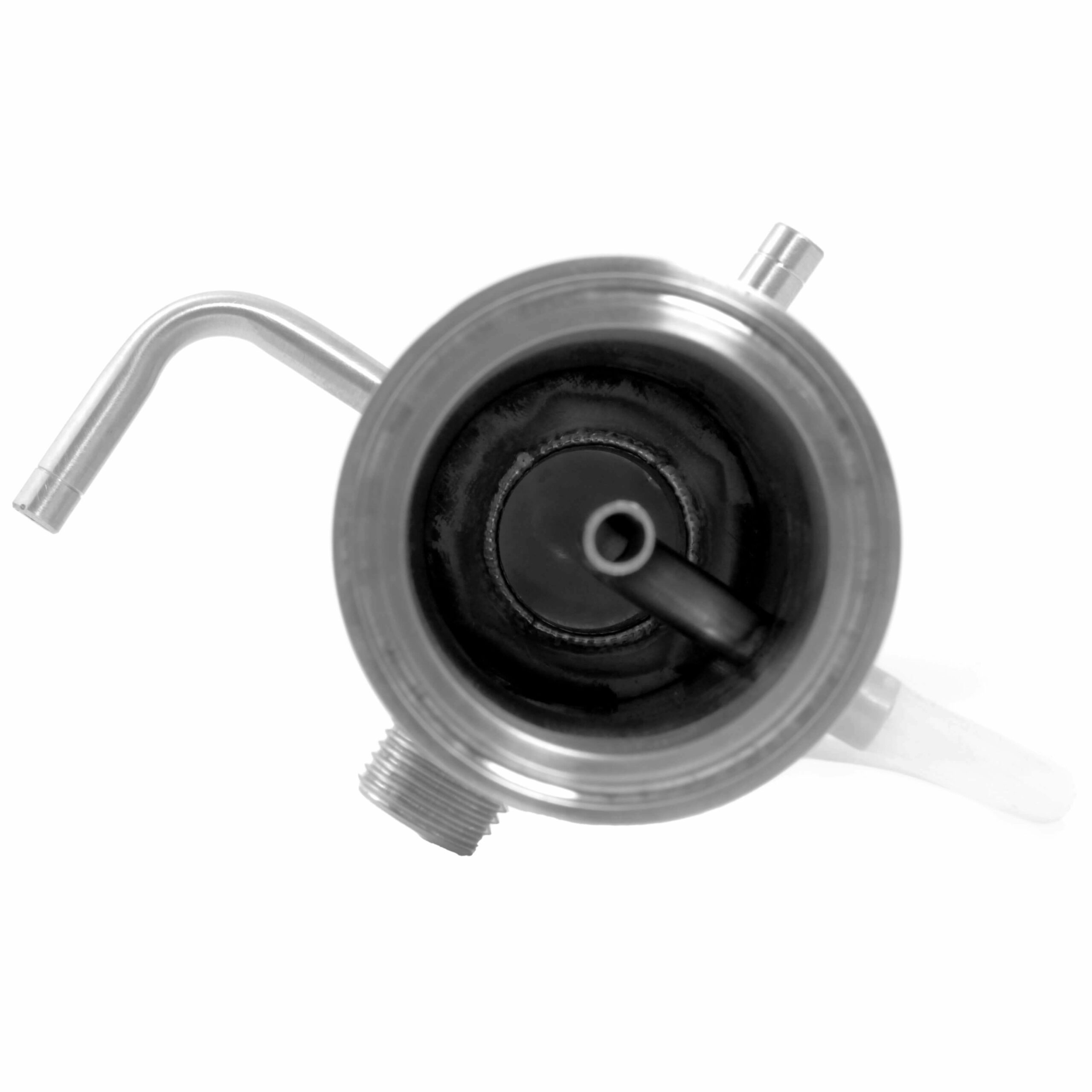

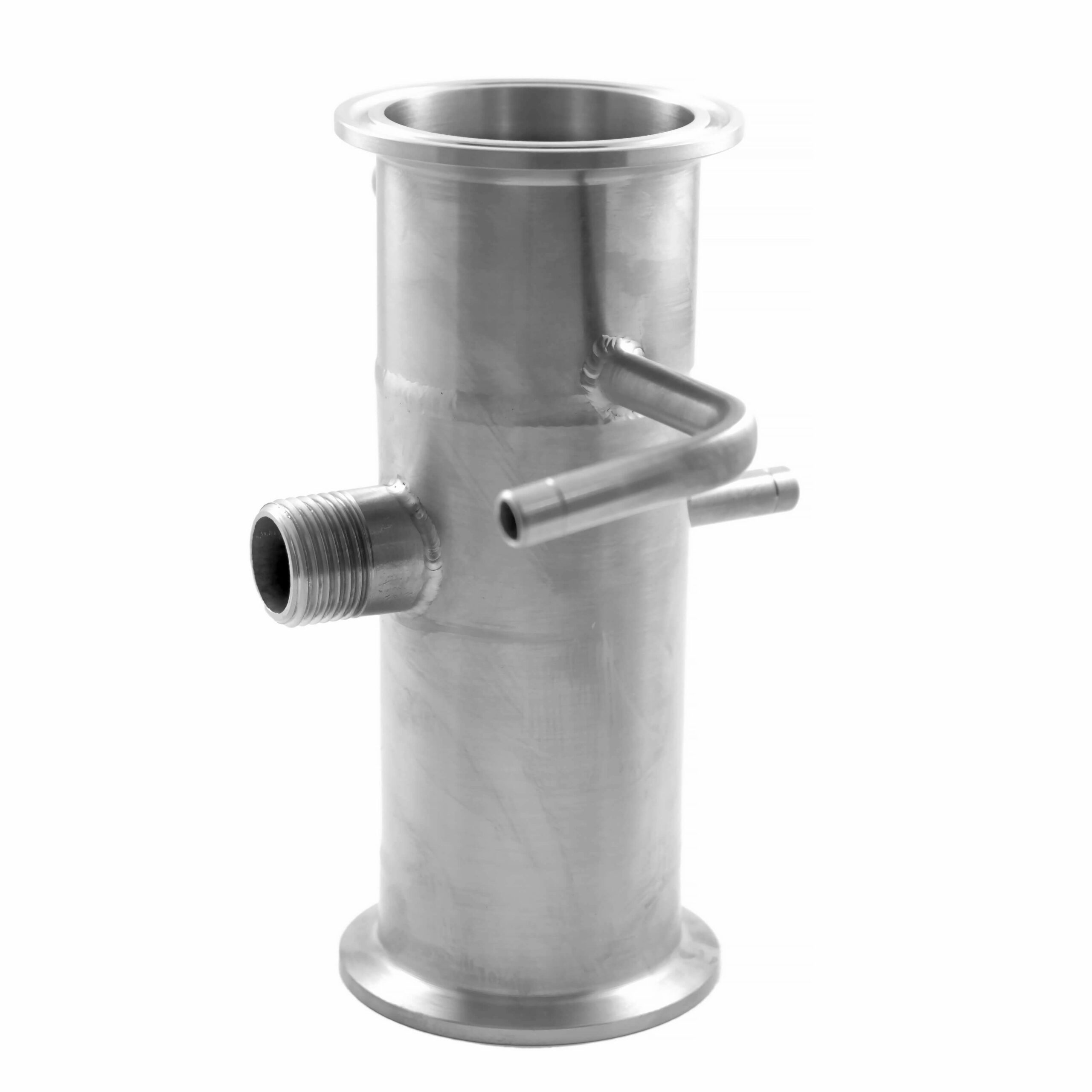

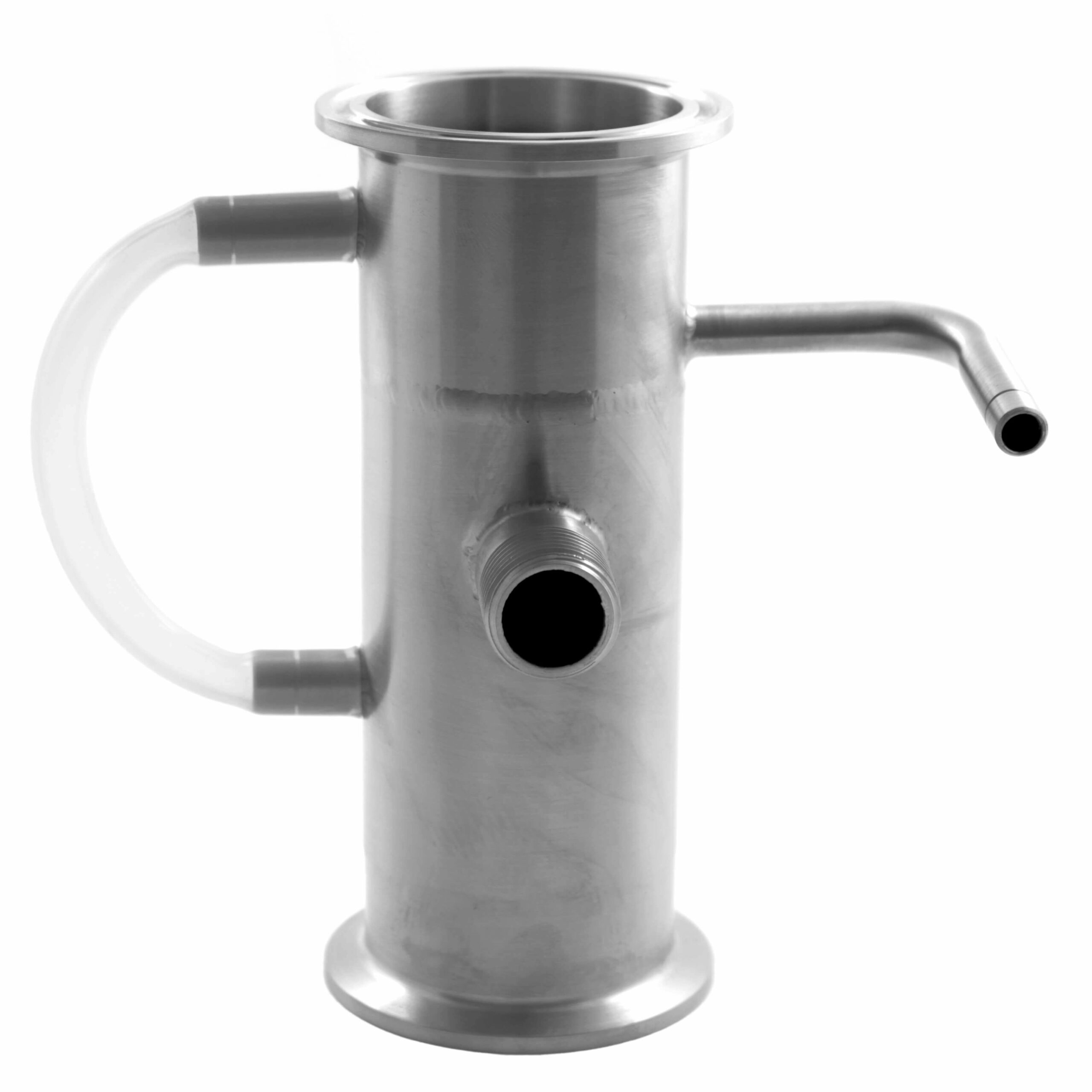

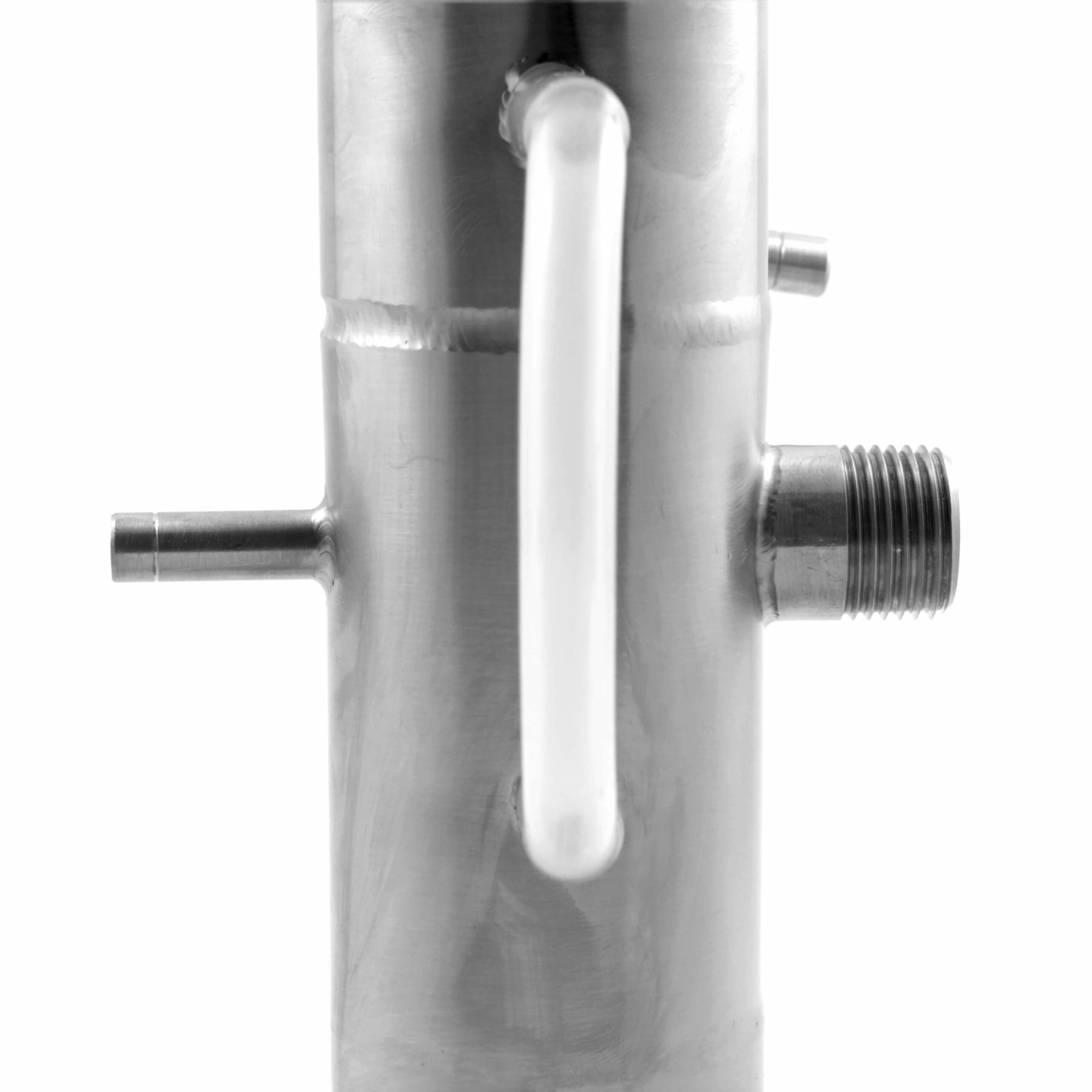

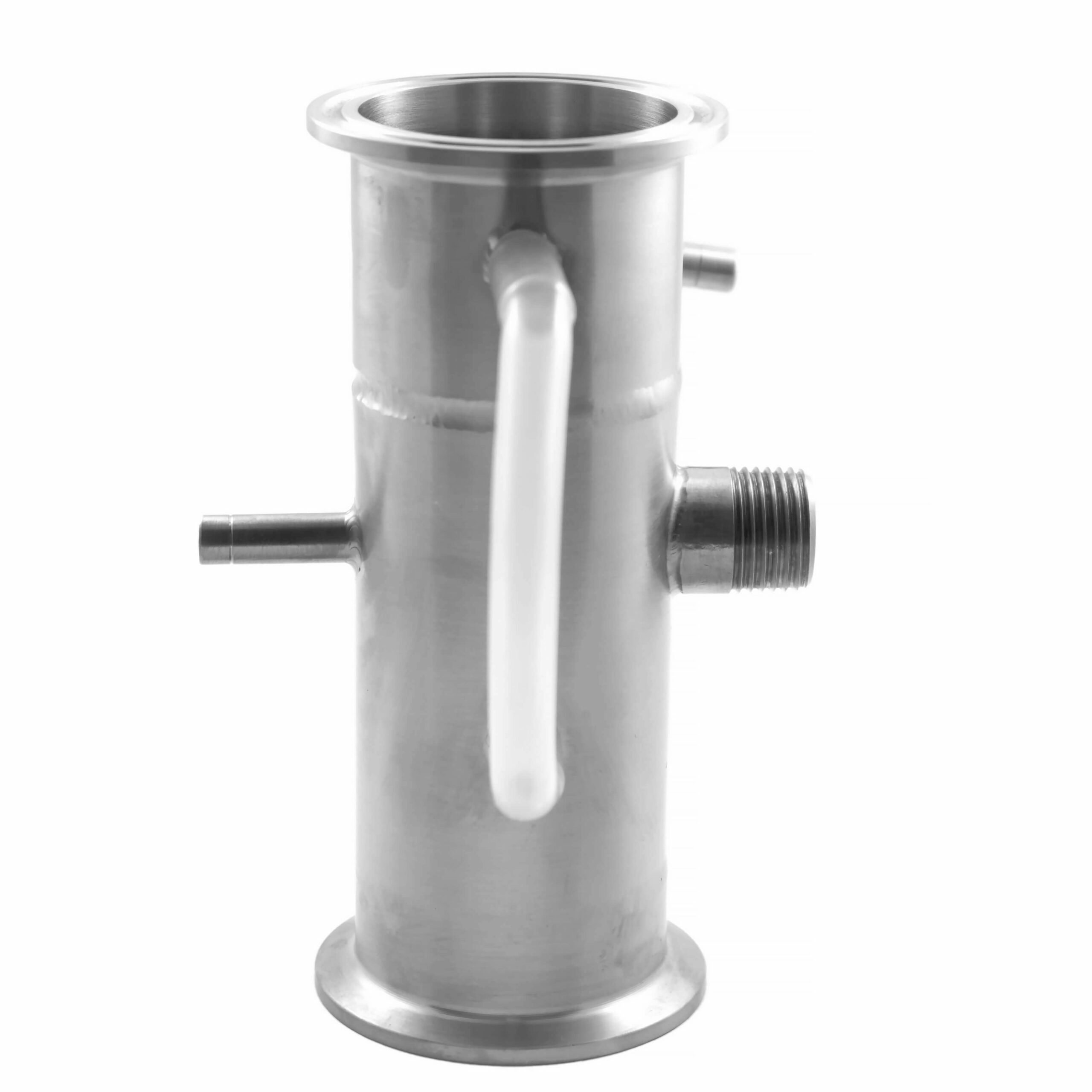

Узел отбора по пару и жидкости Stark 2 дюйма.

Используя отбор по пару, при полностью открытом кране, флегмовое число будет примерно равно 1,5-2, отбор с таким малым ФЧ может использоваться, например для ароматных дистиллятов. Для максимальной очистки рекомендуем начинать отбор с призакрытым шаровым краном (приблизительно на 3/4), ориентируйтесь на скорость отбора, она не должна превышать (в идеале быть чуть меньше) мощность нагрева.

Для узла отбора по жидкости и пару на 2 дюйма оптимальная скорость отбора на старте 1650-1950 мл/час (спиртуозность сырца 30-40%), по мере осушения перегонного куба скорость отбора будет автоматически уменьшаться.
